GZB-2型電阻應變式拉壓力傳感器、變送器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
GZB-2型電阻應變式拉壓力傳感器,采用懸臂梁彈性元件結構,具有性能穩定,可靠性好等特點,可作拉壓而用,廣泛用于各系統中進行低量程的測量和力的分析。
主要技術指標
非線性誤差 ≤±0.1℅F.S
滯后誤差 ≤±0.1℅F.S
重復性誤差 ≤±0.05℅F.S
輸出靈敏度 1～1.5mV／V
溫度零點影響 0.01℅F.S／℃
輸出阻抗及橋壓 350Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作壞境溫度 －10℃～＋55℃
系列規格 1、2、3、5、7、10、15、 20(㎏)
10、 20、30、 50、70、100、150、200(N)
變送輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

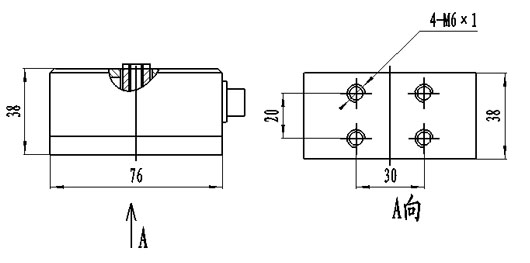

外形尺寸
GZB-2型電阻應變式拉壓力傳感器,采用懸臂梁彈性元件結構,具有性能穩定,可靠性好等特點,可作拉壓而用,廣泛用于各系統中進行低量程的測量和力的分析。
主要技術指標
非線性誤差 ≤±0.1℅F.S
滯后誤差 ≤±0.1℅F.S
重復性誤差 ≤±0.05℅F.S
輸出靈敏度 1～1.5mV／V
溫度零點影響 0.01℅F.S／℃
輸出阻抗及橋壓 350Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作壞境溫度 －10℃～＋55℃
系列規格 1、2、3、5、7、10、15、 20(㎏)
10、 20、30、 50、70、100、150、200(N)
變送輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸
| 測量范圍 | 外形尺寸 | 安裝尺寸 | 連接螺紋尺寸 | |
| ㎏ | N | |||
| 1～20 | 10～200 | 76×38×38 | 30×20×4孔Μ4 | Μ6×1 |
